東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種撥動開關的20年老品牌廠家。今天跟大家講解的是撥動開關的工作原理

　　撥動開關的原理：

　　這個電路可以作為一般 ON-OFF 開關的代替品，為一雙穩開關控制電路，CD4069為一CMOS 反向器IC，未使用的反向器輸入端接地，未使用的反向器輸出端全部空接，當按第一次S1開關時繼電器動作。

　　再按一次是繼電器釋放。ICI MC14069(OR 4069),十一班用途常用的 MOS 反向器，操作的電壓可以從3V-18V，但大部分的運用都使用與5V-15V的供電電壓，電路中的D1作用是在保護電路免受繼電器回壓的損壞。

　　撥動開關是近十多年來，市場需求增長快、應用面廣的一個產品，在發展彩電、錄像機、組合音響、VCD四大件產品的時期，接觸開關也得到了較大的發展。

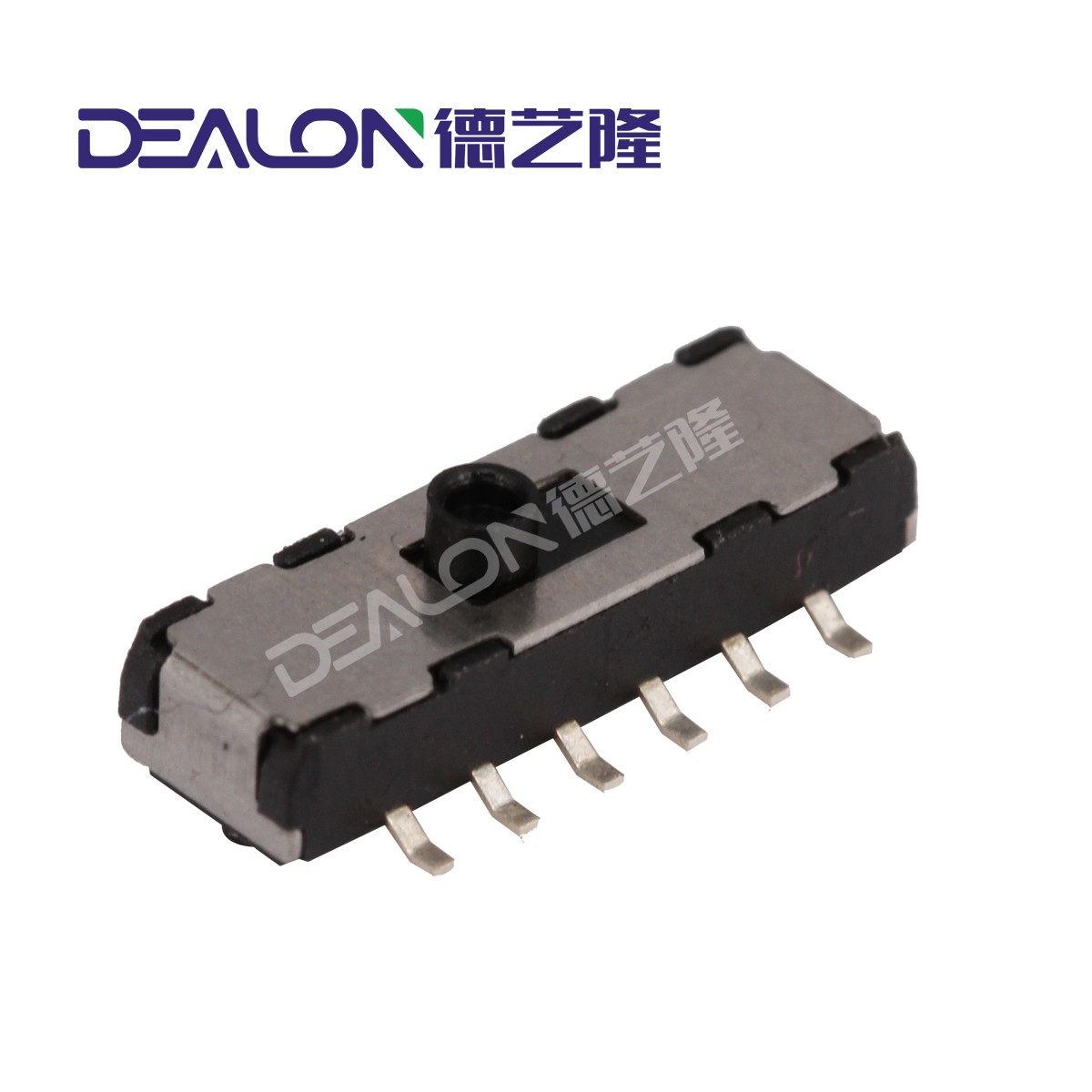

　　撥動開關的類型有標準型、密封型、SMD型、防水型、擺桿型、長型、立式型、半圓陣列薄款型等、帶燈型(紅色、黃色、綠色);外觀為方型、長方型、圓形、平型、凸型、立式型、長壽命型、安裝形式主要有插入焊接式、嵌入插腳式、表面貼裝等。其優點是適合高密度表面貼裝，有的焊接后可清洗，密封型可防水防塵，很適合惡劣環境選用，電路設計簡單，產品壽命10萬次至1000萬次不等。

　　注意不要接反，否則動作時造成短路，繼電器是不會動作的，繼電器規格隨使用電源變化，9V時可使用6V。繼電器9V以上供電電壓可使用12V繼電器。但也要注意使用12V供電時R4(LED 的限流電阻)要改為390姆。

　　以上的撥動開關原理希望能給大家工作上帶來幫助!
